Инструкция по чистке лазерной головки KHS-400С

Внимание !

 Указанными здесь действиями вы можете убить ваш лазер окончательно. Советуем Вам сто раз подумать прежде чем начать дествовать. Может лучше обратиться в сервисный центр ?!

Мы не несем ответственность за последствия !

Наш сайт не несет  ответственности за возможные  последствия   использования   наших инструкций.

Руководство по разборке лазерной головы для чистки

Весь смысл нижеуказанных действий - это снять с лазера черный пластиковый колпачек.

Первым делом нужно разрезать  клей , который удерживает
колпачек.Обычно это темная субстанция сине-зеленого цвета
( стрелка на верхнем фото указывает место склейки )

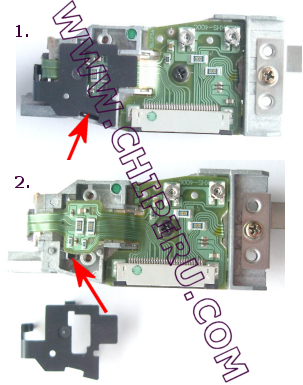

Затем нам нужно отщелкнуть крышечку-изолятор. Засовываем
отвертку в щелку (куда указывает стрелка на фото с цифрой
1) и отщелкиваем крышечку - этим действием мы освободили
себе проход к одной из 3 защелок верхнего  колпачка,который
нам обязательно надо снять. Стрелка на фото 2 указывает на
эту самую скрытую защелку - отщелкиваем ее.

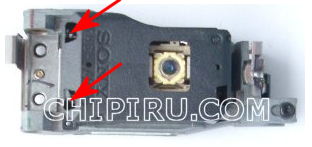

Последняя операция - нужно вставить тоненькую отвертку в
отверстия указанные стрелками , методом рычага отщелкнуть
эти две последние защелки и снять колпачек с лазера.

Вот так должен выглядеть лазер после разборки




На этом фото указаны стандартные места загрязнения лазера пылью. Проблем состоит в том , что простой пользователь видит и чистит только верхнюю линзу фокусирующего устройства , а  вторую линзу на поддоне лазера нет. Но очень часто бывает , что именно она является виной неработоспособности лазерной головки.

Что нужно чистить


На этом  фото указаны действия по чистке нижней линзы . Действовать нужно крайне осторожно и без использование силы , т.к. фокусирующее устройство лазерной головки висит на 4 струнках и если их погнуть , то отрегулировать головку сможет только хороший специалист или придется просто покупать новый лазер .

Берем что-нибудь тоненькое и удобное в руке , затем с помощью нашего инструмента приподымаем , за то  место куда указывает красная  стрелка , фокусирующее  устройство  лазера вверх на     2-3 мм без усилий , до легкого сопротивления. Посмотрев в щель в которую указывает синяя стрелка можно увидеть линзу - теперь нам хватает места для ее чистки. Если подставить головку под настольную лампу и присмотреться , то можно при желании увидеть грязная нижняя линза или нет.

Средства и способы чистки.

Прочистить линзы  можно балончиком с сжатым воздухом ( с помощью которого  чистят клавиатуру на персональном компьютере ). Более злобный способ - это чистка с помощью очень тонко заточенной спичкой с ваткой на конце . Водить этим орудием по линзе нужно без всяких усилий - просто лекго подмести пыль и все !

В прокуренных помещениях на линзах появляется тонкий желтоватого цвета налет - линзы на свету не играют ( очень блеклые на вид ). Тогда нужно брать 2 заточенные спички с ваткой , на одну ватку слегка попрыскать жидкостью для чистки лазерных дисков и без усилий вымыть линзу , а второй спичкой ее вытереть .

Дополнительные предостережения

Ни в коем случае не используйте для чистки лазера спиртосодержащие растворы - вы станете 100% покупателем новой лазерной головки .

Никогда не пытайтесь разбирать лазер дальше , т.к. многие болты на лазере регулировачные и сбив регулировку можно также попращаться с головкой или нести специалисту.

На лазерной головке находятся два регулируемых резистора - не трогайте их  - будет только хуже !
